蘇州鍍鋅板噴涂的注意事項(xiàng)
時(shí)間：2021-04-14 11:05 點(diǎn)擊次數(shù)：

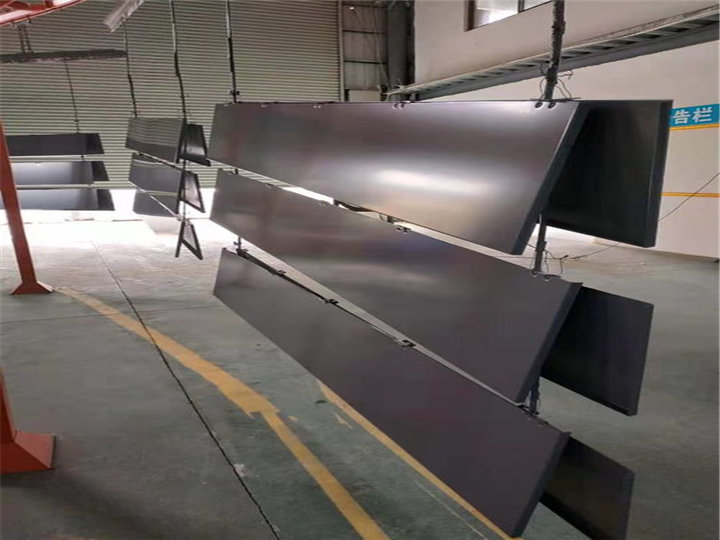

一、鍍鋅板噴涂的涂裝方法：多數(shù)情況下是采用靜電噴槍進(jìn)行涂裝，由于本類型產(chǎn)品中含有金屬顏料，在使用靜電槍施工時(shí)應(yīng)保證系統(tǒng)的良好接地，同時(shí)設(shè)定較低的靜電電壓和出粉量，防止噴涂時(shí)產(chǎn)生打火現(xiàn)象。形成涂膜的效果與噴槍的設(shè)定、質(zhì)量或品牌有很大的關(guān)系。長(zhǎng)時(shí)間噴涂后可能會(huì)有大量的金屬粉積聚在噴槍放電針處，需要施工者定時(shí)清理放電針。
二、金屬粉末涂料的光澤：多數(shù)情況下，由于誤差很大，不建議使用光澤儀測(cè)量金屬外觀涂膜的光澤，而僅采用目視對(duì)比法來(lái)判斷是否與標(biāo)準(zhǔn)樣板一致。
三、金屬顏料的可擦落性：無(wú)論是用干混法還是用粘結(jié)固定法制造的粉末，都不能徹底解決金屬顏料的可擦落性問(wèn)題。解決可擦落性的唯一方法為在金屬粉末涂膜上噴涂一層透明涂層。
四、盡量保持噴涂條件的穩(wěn)定：使用同一套噴涂設(shè)備，使用相同的電壓、氣壓等參數(shù);盡量保持噴槍與工件距離不變，盡量保持膜厚的穩(wěn)定性;保證噴涂前粉末涂料已經(jīng)充分流化;使用回收粉時(shí)，應(yīng)保證回收粉與新粉的比率到少為1:4;盡量避免使用金屬粉末涂料噴涂型狀復(fù)雜或存在較深凹陷的工件;建議對(duì)于用以組裝在一起的多個(gè)工件應(yīng)同時(shí)噴涂。
五、金屬表面的清潔程度嚴(yán)重影響涂裝噴漆層的結(jié)合力，制件表面殘留或吸附的水、油污及其它異物等消除不凈，往往會(huì)產(chǎn)生針孔、結(jié)瘤、起皮或結(jié)合不良等故障。
六、鋼鐵零件磷化處理后，鋁合金零件化學(xué)氧化或陽(yáng)極化處理后，鎂合金零件化學(xué)氧化處理后等，均要在不超過(guò)24小時(shí)內(nèi)及時(shí)進(jìn)行噴漆涂裝，鋼鐵零件經(jīng)噴砂、噴丸處理也必須在六小時(shí)內(nèi)進(jìn)行噴漆涂裝。這一工藝措施是實(shí)踐證明的有助于提高涂裝膜層與基體附著力，增強(qiáng)其抗蝕性能的好辦法。噴涂使用的壓縮空氣中油水分離不充分不徹底，使壓縮空氣中含超量的水和油，必然影響噴漆涂裝膜層的質(zhì)量，產(chǎn)生各種故障缺陷。因此堅(jiān)持定期清理更換油水分離設(shè)施中的濾物，保持壓縮空氣凈潔，對(duì)改善涂裝噴漆層的性能是有益的。噴漆涂裝現(xiàn)場(chǎng)的溫度、濕度對(duì)噴漆涂裝膜層質(zhì)量的影響十分明顯。應(yīng)注意保持噴漆施工現(xiàn)場(chǎng)的溫度在10～30℃范圍，相對(duì)濕度以不超過(guò)80%為限，施工現(xiàn)場(chǎng)必須保持清潔衛(wèi)生、整潔有序。溫度過(guò)高，相對(duì)濕度大，涂裝噴漆層易發(fā)白，呈現(xiàn)桔皮狀等，而溫度過(guò)低，則漆層易流淌，對(duì)涂裝金屬表面涂層質(zhì)量有不利的影響。金屬表面噴漆涂裝操作普通采用空氣噴涂。注意保持噴槍與被噴表面的距離在200～300mm范圍，壓縮空氣壓力控制在2～4kg/c㎡，這樣才能夠較為有效地保障噴漆涂裝質(zhì)量。
